 彩色LCD显示控制终端 >> 工业级彩色LCD智能显示手持终端 OTLCD-IHH3401

通常,利用点阵操作来显示中文和图形是一项繁琐的工作,为减轻软件开发人员的负担,避免重复性劳动,北京东方嘉科数码科技有限公司推出了OTLCD-IHH3401彩色LCD智能显示手持终端,采用简单灵活的命令集,易学易用,普通编程人员很轻松就可以上手设计自己的界面程序。它具有传统智能显示手持终端无可比拟的优势,适合作为各种设备的遥控器使用,方便时尚,稳定可靠。

主要功能

      通讯方式:RS232USB,串口波特率可设置

      3.5LCD液晶屏,LED背光,320×240分辨率,24位真彩色

      支持24个按键,数字键0~9,上、下、左、右、确定、取消键,以及8个用户自定义按键

      可以下载用户编辑好的位图、中英文点阵字库

      发送简单指令就可以控制手持终端的显示内容

      可在指定的位置显示6×127×148×16......16x32甚至更大的英文字符,以及12×1214×1416×16......32x32甚至更大的中文汉字,字体种类不受限制,并支持中英文混合输出

      在任意X轴、Y轴位置画点、线、圆、矩形,显示已下载的位图

      设置显示字符或图形的前景色、背景色,并支持透明色

      显示波形、自由曲线

      可以使用任何颜色清屏

      支持多页显存,可随时编辑或显示任意页面

      可以设置是否支持命令应答包、校验和

      支持显存拷贝,可以页间拷贝或同页拷贝

      附送Windows调试软件,该软件功能包括:

n          下载位图、点阵字库到手持终端

n          发送接收命令报文、测试验证各种显示功能及效果

技术指标

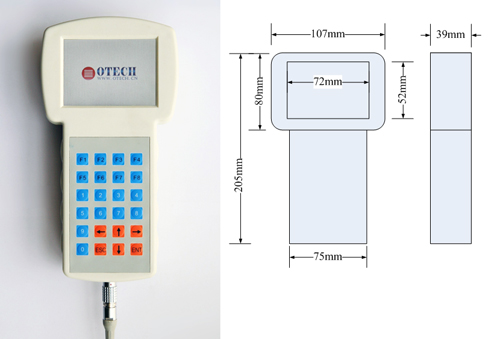

      外围尺寸:107×205mm

      屏幕尺寸:72×52mm

      屏幕分辨率:320×240mm

      通讯方式:RS232USB

      工作电压:宽范围9~24V直流输入

      工作温度:-1050

应用领域以及成功案例

     产品可用于各种工业领域的多种设备上,作为手持遥控器使用

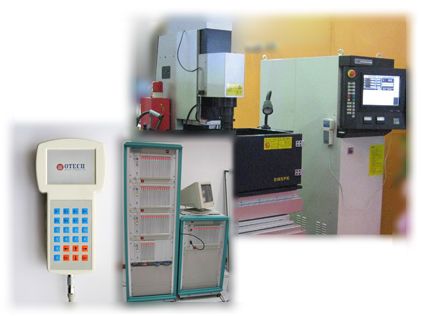

     已成功应用于:多通道伺服控制系统、电火花成型机床等多种工业设备



 OTLCD设置与调试工具V1.0下载链接:OTLCD设置与调试工具V1.0.rar



OTLCD使用的点阵字库(宋体)下载:

6X12英文点阵字库下载:ASC12,12X12中文点阵字库下载:Hz12

7X14英文点阵字库下载:ASC14,14X14中文点阵字库下载:Hz14

8X16英文点阵字库下载:ASC16,16X16中文点阵字库下载:Hz16

9X18英文点阵字库下载:ASC18,18X18中文点阵字库下载:Hz18

10X20英文点阵字库下载:ASC20,20X20中文点阵字库下载:Hz20

12X24英文点阵字库下载:ASC24,24X24中文点阵字库下载:Hz24

14X28英文点阵字库下载:ASC28,28X28中文点阵字库下载:Hz28

16X32英文点阵字库下载:ASC32,32X32中文点阵字库下载:Hz32

除宋体外,OTLCD还支持多种字体,购买产品后可以提供相关支持
