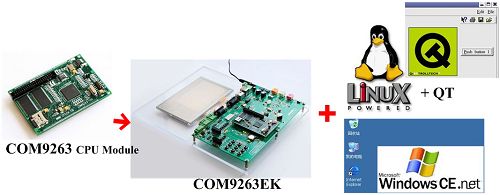

 ARM系列 >> 基于AT91SAM9263 >> COM9263EK -COM9263 CPU模块评估板、ATMEL AT91SAM9263开发板

    COM9263-EKCOM9263核心模块的功能评估板,该板尽可能地扩展出了模块所集成的所有功能。用户使用COM9263核心模块进行自己的系统设计前就可以使用该板进行模块的功能、性能评估,以及初期用户应用软件开发等工作。同时,用户可以参考OTECH公开的COM9263-EK硬件原理图进行自己产品的硬件设计,最大限度的加快产品研发速度,减少产品出现错误的概率,节约企业的宝贵时间和金钱。

主要功能:

Ø       COM9263核心模块配置

MCU: AT91SAM9263

SDRAM: 64MB,32

FLASH: 8MB DATAFLASH128MB NAND FLASH(可根据用户需求增大容量)

USB Device 1

调试接口: JTAG/ICE接口

网络支持: 板载PHY芯片

外部硬件看门狗: 特制外部看门狗,可以监视用户应用程序的运行以及Linux启动引导过程。

44pin标准IDE接口

1MicroSD(TF)卡插槽

供电: 3.3V1.2V的电源转换,只需给核心板供电3.3V

GPIO及所有可扩展功能

EBI1引出



Ø       COM9263-EK扩展功能

2USB Host,可以用来接键盘、鼠标、U盘等USB设备

3RS232串口

1DBGU调试串口

1CAN2.0B通讯口

1个以太网接口

AC97音频DA1个耳机输出接口,1个麦克输入接口,1LineIN接口和1个喇叭接口

LCD接口,配800*480LCD液晶显示器、支持触摸屏、背光控制

ISI连接器(照相机接口)

1个电源指示灯、4个用户通用LED

8个用户输入按键,4个拨码开关

1个复位按键

1个后备电源钮扣电池座

Ø       软件

支持Linux2.6.25,支持Yaffs2Jffs2FatExt2NFS等文件系统,支持QTMiniGUI等图形系统,提供外设驱动。

支持WinCE,可提供BSP包(非免费,需签订协议)。

Ø       具体详情

请参阅《COM9263EK用户手册》,内有详细讲解

提供硬件原理图
