 ARM系列 >> 基于AT91SAM9263 >> COM9263核心模块

   COM9263是一款基于ATMEL AT91SAM9263的核心模块。AT91SAM9263内置最新ARM926EJ-S arm 内核, 运行在200MHz时拥有220MIPS的运算性能,具有DSP扩展指令,JAVA硬件加速。
   COM9263可以连接多种内存设备,大容量硬盘设备,内置网络、串口、USB、CAN、音频、红外,LCD、图像采集与显示等功能。具有丰富的软硬件资源,高集成度、高可靠性、低功耗,可在电力、铁路、通讯、医疗、能源、环保等各种工业控制领域应用。致力缩短用户产品研发周期,提高产品可靠性。

COM9263 — Computer On Module — Easy your design!

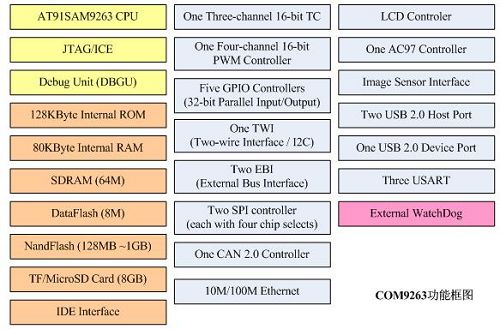

功能概述:

1. 处理器

  AT91SAM9263采用ARM926EJ-S? ARM? Thumb? 处理器,具有DSP扩展指令,JAVA硬件加速,16K字节高速缓冲器,16K字节指令高速缓冲器,写缓冲器,200MHZ工作时可达220MIPS,MMU内存管理单元,嵌入式ICE,调试通讯信道支持。

2. 存储

  •  64MB SDRAM内存
  •  8MB DataFlash
  •  256MB NandFlash(可支持到1GB容量)
  •  TF/MicroSD卡接口,可支持8G存储容量
  •  44pin标准IDE接口(软件暂不支持,用户可自行开发)
  •  支持U盘,移动硬盘等设备,容量不限
  •  调试接口及软件工具
  •  JTAG/ICE接口
  •  DBGU调试串口
  •  SAMBA
  •  通讯接口及其它
  •  10M/100M以太网,板载PHY芯片
  •  2个USB 2.0 (全速) Host接口,1个USB 2.0 (全速) Device 接口,速度可达12Mbps
  •  3个异步/同步串口,可支持RS232/422/485等通讯方式
  •  1个DBGU调试串口,可作为第4个RS232通讯串口使用
  •  1个TWI/I2C接口
  •  2个两个主从串行总线SPI接口,每个SPI控制器可以支持4个外设片选
  •  实时时钟
  •  看门狗,除了内部看门狗,COM9263上还添加了一个外部看门狗,能够确保OS的成功引导,和应用程序的可靠运行
  •  2个可编程外部中断信号
  •  EBI1外部并行总线接口(A0-A21,D0-D15),支持3个独立片选信号
  •  5个32位GPIO控制器(注意可能会与其它外设管脚信号复用)

3. 封装
  87.50 mm × 59 mm
4. 供电
  +3.3V;锂电池(仅用于实时时钟供电)
5. 工作温度
  -20℃ ~ +70℃
6. 功耗
  小于2W
7. 软件支持
  Linux,当前内核版本2.6.20和2.6.25,支持Yaffs2、Jffs2、Fat、Ext2、NFS等文件系统,提供外设驱动。
  WinCE,可提供BSP安装包(非免费提供,需签订协议)。

评估套件

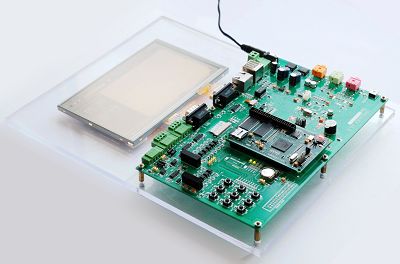

  COM9263-EK是COM9263核心模块的功能评估板,该板尽可能地扩展出了模块所集成的所有功能。用户使用COM9263核心模块进行自己的系统设计前就可以使用该板进行模块的功能、性能评估,以及初期用户应用软件开发等工作。同时,用户可以参考OTECH公开的COM9263-EK硬件原理图进行自己产品的硬件设计,最大限度的加快产品研发速度,减少产品出现错误的概率,节约企业的宝贵时间和金钱。
