 智能模块 >> EthernetOnChip



EOC概述

   EOC(EthernetOnChip)是一个即插即用型高密度,小体积的以太网解决方案,采用32DIP封装芯片(宽25.4MM),使得用户在单片机或DSP等连接以太网不便系统中,通过8位并行总线方便地引出单以太网或多以太网。

    EOC为32DIP芯片,内嵌实时操作系统,支持ARP,ICMP,RARP,IP,TCP,UDP,WEB SERVER等网络协议。内部固件可通过USB在线升级。用户不需要关心协议本身,即可实现自己设备上网的功能。




EOC优点

1.加速产品的上市时间

2.降低系统的成本

3.降低以太网的设颇讯?SPAN lang=EN-US>

4.不需要专门的以太网协议知识

5.用户只需要关心自己的应用程序



EOC硬件特性

   1. 内置实时操作系统

   2. 10M/100M CPU自适应以太网

   3. 8位数据,8位地址的并行总线接口

   4. 二个集成的以太网LINKACT指示灯

   5. DIP32 封装,55.9mm X 30.4mm X 11.5mm

   6. 单+5V供电

   7. 工作温度-40度到+85



EOC软件特性

1. TCP/IP,UDP功能支持

2. WEB SERVER功能

3. EMAIL 功能

4. 通信协议可以通过USB在线升级



EOC管脚定义

管脚

信号名称

管脚

信号名称

1

DDPUSB设备接口+

17

D3(数据线)

2

DDMUSB设备接口-

18

D4(数据线)

3

ERASE(接高电平擦除协议软件,用户使用必须悬空)

19

D5(数据线)

4

IRQ(接收到数据产生中断)

20

D6(数据线)

5

A7(地址线)

21

D7(数据线)

6

A6(地址线)

22

CSEOC片选)

7

A5(地址线)

23

ASK(数据同步)

8

A4(地址线)

24

RDEOC的读)

9

A3(地址线)

25

RX-(以太网接收+,接变压器)

10

A2(地址线)

26

RX+(以太网接收-,接变压器)

11

A1(地址线)

27

TX-(以太网发送+,接变压器)

12

A0(地址线)

28

TX+(以太网发送-,接变压器)

13

D0(数据线)

29

WREOC的写)

14

D1(数据线)

30

LINKLED(以太网的LINK灯)

15

D2(数据线)

31

ACTLED (以太网ACTIVE灯)

16

GND(地线)

32

VCCEOC供电脚,5V

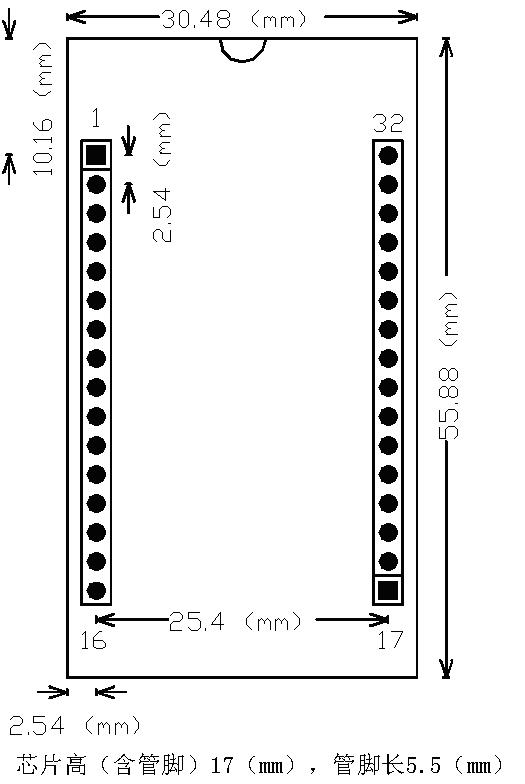

 EOC封装尺寸



    更详细说明手册及相应评估板说明,请点击下面地址下载本手册

    点击下载

    该手册包含了EOC模块的详细说明、基于AVR单片机的EOC功能评估板的详细说明、使用PROTEL99SE制作的该EOC评估板的原理及PCB图、评估板的软件源码以及和评估板通讯的PC机演示软件。评估板现在随EOC样片一起可免费试用,搭配本手册中的说明和软件,用户可以作为功能评估和设计参考。
